Дисковые полки: как нарастить ёмкость системы хранения
Полка добавляет массиву дисковые отсеки, но не добавляет ему контроллеров. Разбираем, что проверить до заказа, сколько полок вешается в цепочку, чем расширение отличается от замены дисков и когда оно упирается в потолок.

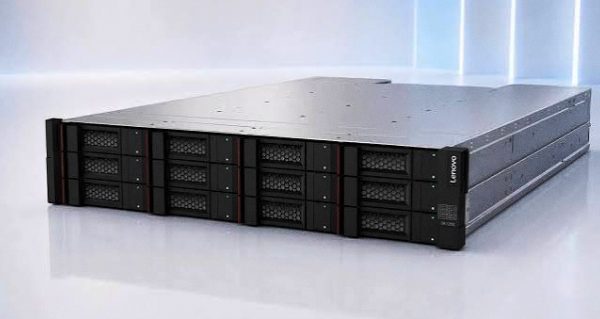

Дисковая полка (JBOD, disk shelf, expansion enclosure) — это корпус с дисковыми отсеками, блоками питания и модулями расширения, но без собственных контроллеров хранения. Вычислениями и логикой массива занимается головное устройство, а полка добавляет к нему отсеки. Так ёмкость системы хранения наращивают в разы дешевле, чем покупкой второго массива.
Разберём, что проверить до заказа полки, сколько их можно подключить, чем расширение через полки отличается от других способов и в каком случае оно оказывается тупиковым.
Что проверить до заказа
- Список совместимых полок для вашей модели контроллера. Полка от другой серии того же вендора чаще всего не заработает — различаются прошивка модулей расширения и протокол управления корзиной.
- Максимальное число дисков на систему. Ограничение задаётся не числом портов, а лицензией и версией прошивки массива.
- Число полок в цепочке на один порт расширения. Обычно от четырёх до десяти; превышение либо не поднимется, либо просадит производительность.
- Свободные порты SAS на контроллерах. Если они заняты, потребуется дополнительная плата расширения — а свободный слот PCIe в контроллере есть не всегда.
- Запас по питанию и охлаждению стойки. Полка на 24 диска большого формата в полной набивке даёт 350–450 Вт и заметный шум.
- Версия микрокода массива. Новые полки часто требуют обновления прошивки контроллеров, а его нужно планировать в окно обслуживания.
Типы полок и что в них помещается
| Форм-фактор | Число дисков | Типовое применение | Ёмкость на юнит |
|---|---|---|---|
| 2U на 12 дисков 3,5" | 12 | ёмкое хранение, архивы, резервные копии | до 240 ТБ сырой |
| 2U на 24 диска 2,5" | 24 | нагруженные тома, базы данных | до 90 ТБ на SAS |
| 2U на 24 диска NVMe | 24 | всё-флеш расширение | до 700 ТБ |
| 4U высокой плотности | 60–106 | объектное хранение, видеоархивы | свыше 1 ПБ |
Диски в полку ставятся не любые: массив принимает накопители в фирменных салазках и с прошивкой вендора. Универсальный диск того же объёма система либо не увидит, либо пометит как неподдерживаемый и откажется включать в группу RAID. Это не маркетинговое ограничение, а следствие того, что контроллер опрашивает диск по вендорским командам.
Четыре способа нарастить ёмкость и когда какой подходит
- Доставить диски в свободные отсеки. Самый дешёвый путь. Работает, пока отсеки есть; после этого — только полка.
- Добавить полку расширения. Ёмкость растёт, производительность контроллеров — нет. Правильный выбор, когда упирается место, а не скорость.
- Заменить диски на более ёмкие. Делается по одному с перестроением группы. Долго — на ёмких дисках счёт идёт на сутки, зато не нужны юниты в стойке.
- Поставить второй массив. Нужен, когда упирается производительность контроллеров или закончился лимит дисков. Дороже, но снимает потолок целиком.
Важная граница: полка не добавляет системе процессорной мощности и кеша. Если массив уже загружен на 70–80 % по контроллерам, увеличение числа дисков только ухудшит время отклика — данные лягут шире, а обслуживать их будет тот же контроллер.
Как подключается полка
Подключение выполняется по SAS двумя путями — от каждого контроллера к своему модулю расширения. Схема с одним путём допустима технически, но лишает систему отказоустойчивости: отказ одного контроллера уносит с собой всю цепочку полок.
- Кабели SAS берутся строго нужной длины и типа разъёма (SFF-8644 или SFF-8088) — смотрите раздел кабелей.
- Полки в цепочке нумеруются переключателем или автоматически; порядок подключения должен совпадать с документацией, иначе массив перепутает адресацию корзин.
- Подключение выполняется без остановки массива, но добавление полки в конфигурацию лучше проводить в окно обслуживания.
- Понадобятся салазки и рельсы под глубину стойки: полка на 12 дисков в полной набивке весит около 30 кг.
Расширение по вендорам
| Вендор | Особенность расширения | Раздел каталога |
|---|---|---|
| HPE | полки MSA и модули D3000 к серверным контроллерам | HPE |
| Dell | полки ME и MD, привязка к поколению массива | Dell |
| Huawei | полки OceanStor, отдельные линейки под SAS и NVMe | Huawei |
| NetApp | полки DS и NS, лимит по числу дисков на HA-пару | NetApp |
| Lenovo, Infortrend | совместимость проверяется по матрице конкретной модели | Lenovo, Infortrend |
Отдельный случай — расширение серверных корзин. Если данные лежат не на массиве, а внутри сервера, полка подключается к внешнему HBA-контроллеру, и логика массива остаётся на стороне сервера. Понадобится свободный слот и, возможно, другое шасси.
Частые вопросы
Можно ли поставить полку от снятой с производства модели? Иногда да, если совпадают поколение и прошивка модулей расширения. Проверять нужно по матрице совместимости конкретного массива, а не по внешнему сходству корпусов.
Обязательно ли заполнять полку дисками целиком? Нет. Но группы RAID собираются кратно, и частично заполненная полка часто означает неоптимальную раскладку. Считайте раскладку заранее.
Растёт ли производительность после добавления полки? Незначительно и только на последовательных операциях. Потолок задают контроллеры массива.
Можно ли смешивать в одной полке SSD и жёсткие диски? На большинстве систем — да, но в разных группах RAID. Смешивать типы внутри одной группы нельзя.
Что делать, если лимит дисков на массив исчерпан? Остаются два пути: замена дисков на более ёмкие или второй массив с распределением нагрузки между системами.
Нужна ли поддержка на полку отдельно? Да, сервисный контракт оформляется на каждое устройство. Полка без поддержки в критичный момент оставит без запасных модулей расширения.
