Оптические аттенюаторы: когда нужны и как подобрать
Зачем ослаблять оптический сигнал, как посчитать номинал аттенюатора по бюджету линии, чем различаются проходные, разъёмные и переменные модели и какие ошибки чаще всего приводят к ошибкам CRC на исправной линии.
Оптический аттенюатор — это пассивный элемент, который намеренно ослабляет сигнал в волоконной линии на заданную величину в децибелах. Звучит противоречиво: оптику обычно тянут ради дальности, а тут мощность выбрасывают специально. Но приёмник оптического трансивера имеет не только нижний порог чувствительности, но и верхний предел перегрузки, и на короткой линии с дальнобойным модулем сигнал легко выходит за него.
Результат перегрузки выглядит как случайная неисправность: порт поднимается, но сыплются ошибки CRC, скорость проседает, линк периодически падает. Меняют патч-корд, меняют модуль, переставляют в другой порт — не помогает. Разберём, когда нужен аттенюатор, как посчитать номинал и что заказывать вместе с ним.
Почему сигнала бывает слишком много
У каждого модуля в спецификации три ключевые цифры: мощность передатчика, чувствительность приёмника и порог перегрузки. Например, у дальнобойного модуля ZR на 80 километров передатчик выдаёт около +3 дБм, а приёмник рассчитан на диапазон примерно от −28 до −9 дБм. Если такой модуль поставить на линию длиной сто метров, на приёмник придёт почти +2 дБм — на одиннадцать децибел выше допустимого.
Типовые ситуации, где это происходит:
- Модуль подобран «с запасом». На складе лежали дальнобойные модули, их и поставили на короткое плечо. Самая частая причина перегрузки.
- Трассу укоротили. Линия шла в обход, потом проложили прямой маршрут — потери упали на десяток децибел, а модули остались прежние.
- Стенд и пусконаладка. Оборудование проверяют на столе патч-кордом в полтора метра, а рассчитано оно на десятки километров.
- Разнородные стороны. С одной стороны линии стоит модуль на 40 км, с другой — на 10 км. Обратное направление в норме, прямое перегружено.
- Мультиплексирование. В схеме модулей уплотнения каналы приходят с разной мощностью, и сильные подавляют слабые в общем усилителе.
Типы аттенюаторов

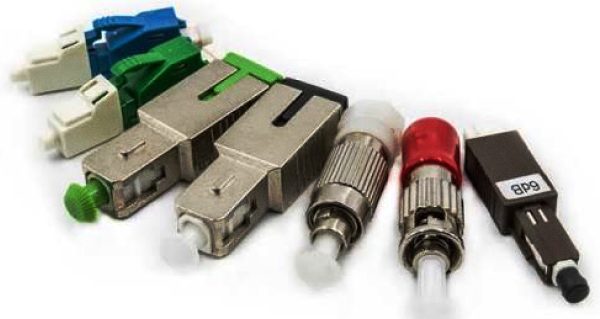

- Проходной (in-line). Отрезок волокна с легированным участком, оформленный как патч-корд или как вставка между двумя разъёмами. Ставится в разрыв линии на кроссе.
- Разъёмный «папа-мама» (plug-in). Самый ходовой вариант: короткий адаптер, который надевается на разъём патч-корда и вставляется в порт. Стоит недорого, меняется за секунды.
- Втулочный (bulkhead). Заменяет проходную розетку в кроссовой панели, ослабление встроено в саму розетку. Удобно, когда номинал на линии фиксирован надолго.
- Переменный (variable). Механически регулируемое ослабление в диапазоне, например, от 1 до 30 дБ. Нужен на пусконаладке и в лаборатории, в постоянную линию его обычно не ставят — винт разбалтывается от вибрации.
- Встроенный в патч-корд. Кабельная сборка с уже заданным затуханием на одном конце. Меньше стыков в линии, но заменить номинал можно только вместе со шнуром.
Сравнение по типам
| Тип | Номиналы | Где ставится | Плюсы | Ограничения |
|---|---|---|---|---|
| Разъёмный plug-in | 1–30 дБ шагом 1–5 дБ | В порт устройства | Дёшево, меняется мгновенно | Лишний стык, легко потерять при обслуживании |
| Проходной in-line | 1–25 дБ | На кроссе, в разрыв | Надёжный контакт, стабильные характеристики | Занимает место в лотке, нужен запас волокна |
| Втулочный | 1–20 дБ | Вместо розетки в панели | Не добавляет стыков, не теряется | Замена номинала — разборка панели |
| Переменный | 0–30 дБ плавно | Стенд, пусконаладка | Подбор точного значения на месте | Дороже, уходит от настройки со временем |
| Патч-корд с затуханием | 3–20 дБ | Готовая линия | Минимум стыков | Номинал жёстко привязан к шнуру |
Как посчитать номинал
Расчёт делается в четыре шага и требует только паспортных данных модулей плюс замера трассы.
- Шаг 1. Мощность на выходе. Берём типовое значение передатчика из спецификации модуля, например +2 дБм. Если есть цифровая диагностика, читаем фактическое значение из показаний DDM — оно точнее.
- Шаг 2. Потери трассы. Считаем: 0,35 дБ на километр в диапазоне 1310 нм, 0,25 дБ на 1550 нм, плюс 0,3 дБ на каждый разъёмный стык и 0,1 дБ на сварку. Короткий патч-корд в стойке — это фактически ноль плюс потери двух разъёмов.
- Шаг 3. Уровень на приёмнике. Вычитаем потери из мощности передатчика. Полученное число сравниваем с порогом перегрузки приёмника.
- Шаг 4. Номинал аттенюатора. Разница между расчётным уровнем и серединой рабочего диапазона приёмника, округлённая вниз до ближайшего доступного номинала. Целиться нужно в середину диапазона, а не к самой границе перегрузки: останется запас на старение и на загрязнение разъёмов.
Пример. Модуль на 40 км, передатчик +2 дБм, приёмник от −24 до −7 дБм. Линия — 800 метров, три стыка. Потери: 0,8 × 0,25 + 3 × 0,3 = 1,1 дБ. На приёмнике +0,9 дБм — перегрузка почти на восемь децибел. Середина диапазона приёмника — около −15 дБм, значит нужен аттенюатор на 15 дБ. Берём ближайший стандартный номинал 15 дБ и получаем −14,1 дБм: ровно в середине.
Где это встречается на практике
В стойке дата-центра аттенюатор нужен редко: на коротких плечах ставят модули SR и DAC-сборки, и вопрос перегрузки не возникает. Гораздо чаще он появляется на стыке с оператором связи, на межкорпусных линиях и в кроссовых, где оборудование разных поколений подключается к одной трассе. На коммутаторах Cisco, Juniper, HPE и Huawei перегрузка одинаково хорошо маскируется под «плохой патч-корд»: линк есть, счётчик ошибок растёт.
Отдельная история — маршрутизаторы на магистральных линиях и оборудование уплотнения. Там аттенюаторы стоят штатно: выравнивают каналы перед мультиплексором, чтобы после общего усилителя все длины волн пришли к приёмникам примерно с одинаковым уровнем. На промышленных линиях с MOXA и HIRSCHMANN ситуация похожа: короткие цеховые плечи и модули, взятые из общего складского запаса.
В серверном оборудовании перегрузка чаще всего вылезает на линиях к системам хранения по протоколу Fibre Channel: массив и коммутатор стоят в соседних стойках, а модули заказаны дальнобойные. Симптом — падение производительности массива без видимой причины и ошибки в журнале фабрики.
Частые ошибки
- Ставят аттенюатор на передающую сторону. Ослаблять нужно перед приёмником. Формально сумма затуханий та же, но при обрыве и диагностике путаница в уровнях гарантирована.
- Берут номинал «на глаз». Аттенюатор на 20 дБ вместо расчётных 10 уводит сигнал ниже чувствительности, и линк не поднимается вовсе. Это второй по частоте вызов после самой перегрузки.
- Не проверяют оба направления. Стороны бывают несимметричны: одно направление перегружено, второе в норме. Аттенюатор нужен только там, где он нужен.
- Игнорируют разъём. Аттенюатор с полировкой UPC в линии с APC даёт отражение и лишние потери. Тип полировки должен совпадать по всей линии.
- Копят разные номиналы в стойке. Через год никто не помнит, где 5 дБ, а где 15. Маркировать нужно сразу, при монтаже.
Частые вопросы
Можно ли вместо аттенюатора просто взять модуль меньшей дальности? Да, и это правильнее для постоянной линии: меньше стыков, меньше элементов, ниже стоимость. Аттенюатор выигрывает, когда модули уже закуплены или когда линия временная.
Как понять, что порт именно перегружен, а не наоборот? Прочитать показания цифровой диагностики модуля: команда состояния трансивера покажет фактический уровень на приёмнике. Если он выше верхнего порога — перегрузка, если ниже нижнего — не хватает мощности.
Складываются ли два аттенюатора? Складываются: 5 дБ и 10 дБ дают 15 дБ. Но каждый добавляет пару разъёмов и отражение, поэтому лучше поставить один нужного номинала.
Нужен ли аттенюатор для многомодовой линии? Практически никогда. Многомодовые модули SR рассчитаны на короткие расстояния, и запаса мощности, который вызвал бы перегрузку, у них нет.
Влияет ли аттенюатор на скорость линии? Сам по себе нет — это пассивный элемент без электроники. Он влияет только на уровень мощности, и правильно подобранный номинал повышает стабильность, а не снижает её.
Что заказывать вместе с аттенюаторами? Комплект патч-кордов нужной полировки, запасные трансиверы тех же номиналов и салфетки с безворсовым материалом для чистки торцов. Перегрузку часто «лечат» протиркой разъёма, и держать средства чистки под рукой полезно в любом случае.
