Шасси и корпуса серверов — что определяет число дисков и высоту в стойке

Шасси сервера задаёт границы, за которые конфигурация выйти не сможет: сколько дисков встанет в платформу, сколько плат расширения получится установить, какой высоты будет место в стойке и какое охлаждение потребуется. Процессор и память меняются за полчаса, шасси не меняется никогда — его выбирают один раз на весь срок службы платформы. Группа корпусов собрана в разделе шасси и корпуса, дисковые корзины и бэкплейны — в разделе корпуса, салазки, райзеры.

В разделе представлены серверные шасси в стоечном исполнении, корпуса блейд-систем, шасси модульных коммутаторов, дисковые корзины и объединительные платы, монтажные салазки и райзер-карты. Ниже разобрано, какие параметры шасси ограничивают конфигурацию и что нужно сверить до заказа платформы.

Что определяет высота шасси в стойке

• Высота 1U. В корпус такой высоты помещаются низкопрофильные платы расширения и обычно до десяти дисков малого форм-фактора. Пример — ASUS RS100-E11-PI2. Берут под задачи, где в стойке мало места, а дисков нужно немного.
• Высота 2U. Наиболее распространённое исполнение под универсальный сервер: до двадцати четырёх дисков малого форм-фактора или до двенадцати большого, два-три райзера, резервированное питание. Это рабочий вариант для виртуализации и баз данных.
• Высота 4U. Исполнение под большое число дисков и полноразмерные ускорители. Серверные шасси Gigabyte серий G493-SB0, G493-SB2, G493-SB3, G493-ZB2 и G493-ZB3 относятся к этой группе — в них ставят графические ускорители полной высоты и длины.

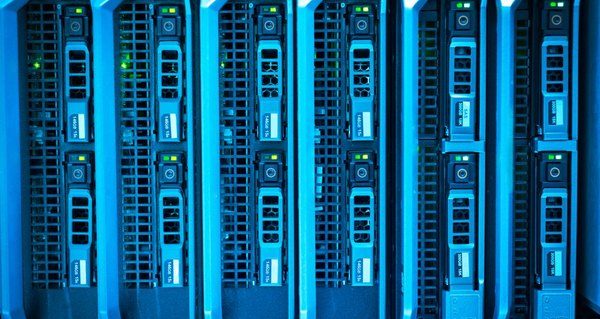

• Блейд-шасси. Корпуса HPE BladeSystem c7000 и Cisco UCSB-5108-AC2-UPG вмещают несколько вычислительных узлов с общим питанием, охлаждением и коммутацией. Экономят место и кабель, но привязывают к одному производителю на весь срок службы шасси.
• Шасси модульных коммутаторов. Cisco Catalyst WS-C4507R+E, Cisco Nexus N9K-C9508, Extreme BlackDiamond 8810 — это не серверные корпуса, а сетевые платформы со слотами под платы. Их подбирают по числу слотов и совместимости плат, а не по дискам.

Сколько дисков встанет в платформу

Число дисковых отсеков определяется не корпусом как таким, а дисковой корзиной и объединительной платой, которая в него установлена. Корпус с лицевой панелью на двадцать четыре отсека без соответствующего бэкплейна остаётся корпусом на восемь отсеков. Поэтому при подборе платформы сверяют три вещи: форм-фактор отсеков, число отсеков на плате и поддерживаемый платой протокол.

• Форм-фактор отсека. Малый форм-фактор (2,5 дюйма) даёт больше отсеков на той же лицевой панели и применяется под твердотельные накопители и диски высокой скорости вращения. Большой форм-фактор (3,5 дюйма) берут под ёмкие диски nearline. Эти исполнения механически не взаимозаменяемы без переходных салазок.
• Число отсеков на плате. Дисковая корзина HPE ML350 Gen9 8SFF Hard Drive Cage Kit 778157-B21 добавляет восемь отсеков малого форм-фактора, объединительная плата Lenovo ST250 3.5" SATA/SAS 4-Bay Backplane Kit 4M17A12788 — четыре отсека большого. Наращивание идёт блоками, а не по одному отсеку.
• Поддерживаемый протокол. Плата под SAS и SATA не проведёт накопитель с интерфейсом NVMe. Для смешанной конфигурации нужна соответствующая плата — например, Supermicro 4NVME+20SAS/SATA, где часть отсеков отведена под NVMe, а остальные под SAS и SATA.
• Схема подключения. Плата с расширителем позволяет подключить много дисков к одному контроллеру, но делит между ними полосу. Плата прямого подключения отдаёт каждому диску свою линию и требует контроллера с достаточным числом портов — это важно для NVMe-накопителей.

Накопители подбираются отдельно по разделам жёсткие диски и твердотельные накопители, контроллер массива — по разделу RAID-контроллеры и HBA.

Чем ограничено число плат расширения

Платы расширения в стоечном сервере ставятся не в материнскую плату напрямую, а в райзер — переходную плату, которая разворачивает слот параллельно корпусу. Число и тип слотов задаёт именно райзер, поэтому одна и та же платформа в разных комплектациях даёт разное число мест под платы.

• Райзер HPE DL38X Gen10 2 x8 PCIe 875780-B21 даёт два слота по восемь линий — этого достаточно под сетевой адаптер и контроллер массива.
• Райзер Lenovo SR850 V2 x16/x16 PCIe FH Riser 2 Kit 4C57A15019 даёт два слота полной высоты по шестнадцать линий — исполнение под ускорители и адаптеры высокой скорости.
• Райзер HPE DL360 Gen10 SATA M.2 2280 Riser Kit 867978-B21 отведён под загрузочные накопители формата M.2, а не под платы расширения.
• Райзеры Supermicro RSC-W2-8888G4 и RSC-R2UW-2E8E16 рассчитаны на платформы собственной разработки и в чужое шасси не встанут.

Из этого следует практическое правило: при подборе платформы под конкретный набор плат сверяется не общее число слотов в описании, а состав райзеров в заказанной комплектации. Сами платы подбираются по разделам сетевые карты и адаптеры и райзер-карты.

Чем различаются исполнения по высоте и ёмкости

Что проверяют до заказа шасси

• Глубина стойки. Шасси на 4U под ускорители бывает длиннее стандартной стойки. Проверяется глубина монтажного пространства и запас на кабель за сервером.
• Мощность и число блоков питания. Конфигурация с ускорителями и полной загрузкой дисков требует блоков большей мощности, чем базовая. Подбираются по разделу блоки питания серверные, резервирование — по разделу источники питания.
• Охлаждение. Число и тип вентиляторов в шасси привязаны к конфигурации: платформа с ускорителями комплектуется вентиляторами повышенной производительности. Запасные позиции берутся по разделу вентиляторы.
• Монтажный комплект. Салазки и кабельный органайзер в базовую поставку входят не всегда. Без них сервер в стойку не встанет штатно.
• Совместимость материнской платы. Форм-фактор платы и расположение разъёмов определяют, встанет ли она в выбранный корпус. Сверяется по разделу материнские платы.
• Модуль управления. Удалённое управление платформой требует соответствующего модуля или лицензии — раздел модули управления и мониторинга.

Когда берут готовую платформу, а когда собирают из шасси

Готовый сервер в стоечном исполнении приходит собранным и проверенным: платформа, бэкплейн, райзеры, блоки питания и салазки согласованы производителем. Такой путь короче и предсказуемее по срокам, разделы — стоечные серверы и серверы по производителям.

Сборка из отдельного шасси оправдана в двух случаях. Первый — нужна конфигурация, которой нет в линейке: нестандартное сочетание числа дисков, ускорителей и плат расширения. Второй — замена корпуса или дисковой корзины на работающей платформе, когда менять сервер целиком нет смысла. В обоих случаях сверка совместимости бэкплейна, райзеров и материнской платы выполняется до заказа, а не после поставки.

Частые вопросы

Можно ли поставить диски большого форм-фактора в отсеки малого? Нет. Отсеки различаются механически, и переходных салазок из 3,5 дюйма в 2,5 обратного направления не существует. Обратная установка — накопитель малого форм-фактора в отсек большого — выполняется салазками-переходниками.

Сколько дисков реально подключится к одному контроллеру? Зависит от числа портов контроллера и схемы бэкплейна. Плата с расширителем позволяет подключить двадцать четыре диска к восьмипортовому контроллеру, но полоса делится между ними. Для накопителей NVMe расширители обычно не применяются, и каждому устройству нужны свои линии.

Подойдёт ли райзер от другой модели того же производителя? Как правило нет. Райзеры привязаны к платформе и поколению: разъём, механическое крепление и разводка линий различаются даже внутри одной линейки. Сверка выполняется по артикулу платформы.

Что делать, если шасси снято с производства? Для работающей платформы подбирается аналогичная позиция того же поколения с проверкой по артикулу. Если поколение закрыто целиком, рассматривается замена платформы с переносом дисков и плат расширения — это считается по стоимости отдельно.

Что прислать для подбора? Артикул установленной платформы или требуемую конфигурацию, нужное число дисков и их форм-фактор, список плат расширения с указанием высоты и числа линий, наличие ускорителей, высоту и глубину свободного места в стойке, требование к резервированию питания и число платформ в заказе.

Что мы делаем

Сверяем совместимость шасси, дисковой корзины, райзеров и материнской платы по артикулам, считаем число отсеков и слотов под заданную конфигурацию, подбираем блоки питания и вентиляторы под фактическую нагрузку, добавляем монтажный комплект и называем сроки поставки. Разделы — шасси и корпуса, корпуса, салазки, райзеры, блейд-серверы и шасси, опции комплектации серверов, процессоры и оперативная память. Подбор платформы целиком — подбор сервера и системы хранения, замена снятых позиций — подбор аналогов и замен, монтаж в стойку — монтаж, настройка и запуск.

Пришлите артикул платформы и требуемое число дисков и плат расширения на server@tkasiatorg.ru — проверим совместимость по бэкплейну и райзерам, подберём шасси под конфигурацию и соберём платформу комплектом.
