Цифро-аналоговый выходной модуль Aviom AN‑16/o v.4 — это 16-канальный преобразователь цифрового A‑Net сигнала в аналоговый, предназначенный для использования в профессиональных системах персонального мониторинга и цифровых “змей” Aviom Pro16. Он обеспечивает высокое качество звука, низкую задержку и гибкую настройку выходного уровня.
Модуль расширяет число каналов контроллера и связывает его с датчиками и исполнительными устройствами участка. Питание цепей — внешний адаптер 100 – 240 В → 24 В DC, 0.5 А.
Тип сигнала и уровень напряжения сверяют со схемой: подключение датчика с несовпадающими параметрами повреждает канал. Резервный модуль держат на объекте — простой линии обходится дороже запаса.

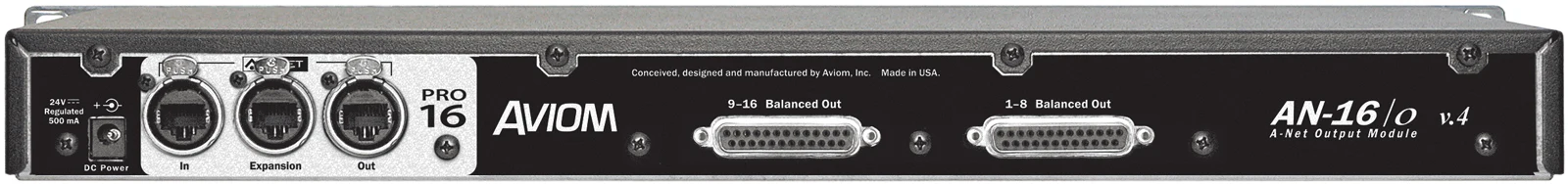

AN‑16/o v.4 оборудован 16 сбалансированными аналоговыми выходами на двух DB25-коннекторах Tascam-стандарта, каждый с независимым переключателем уровня (+24, +18, +4 dBu или микрофонный уровень). Поддерживает цифровой вход/выход на базе A‑Net (RJ‑45 EtherCon), позволяет объединять и расширять потоки до 32 каналов и имеет индикаторы наличия сигнала и клиппинга по каждому каналу.
Дополнительные особенности
Резервный модуль на объекте сокращает простой линии до минут, тогда как поставка под заказ занимает недели.
Основные характеристики
- Тип устройства: Модуль аналогового ввода
- Производитель: AVIOM
- Модель: Aviom AN‑16/o v.4
- Интерфейс подключения: A‑Net In, Out и Expansion (EtherCon RJ‑45)
- Вес и габариты: 1U, 19″, глубина 146 мм; ≈3,08 кг
- Входное напряжение: 100 – 240 В
- Диапазон частот: 4 Гц – 22 кГц
- Задержка: < 0.62 мс
- Задержка (1 Гб/с): < 0.62 мс
- Индикаторы каналов: Signal Present (зелёный) и Clip (красный)
- Интерфейсы: A‑Net In, Out и Expansion (EtherCon RJ‑45)
- Каналы: 16 балансных аналоговых выходов, два DB25, Tascam pinout
- Кроссток: ≥ – 90 дБ; THD+N < 0.004 %
- Питание: внешний адаптер 100 – 240 В → 24 В DC, 0.5 А
- Преобразование: AD/DA 24‑бит, 48 кГц
- Уровни выхода: +24 dBu, +18 dBu, +4 dBu, микрофонный
Применение
- Digital snake и FOH: превращает цифровой сигнал в аналог для микшера или рекордера
- Системы мониторинга: вывод миксов с A640/A360, цифровые splits
- Студии и трансляции: надёжная аналоговая интеграция в digital-системы
- Концерты и театры: гибкая маршрутизация и высокая плотность каналов
- Поддерживает неограниченное число цифровых копий сигнала (splits)
- Поддержка расширения потока до 32 каналов с помощью A‑Net Expansion и SB4 System Bridge
- Коннекторы EtherCon и DB25 с надёжным фиксированием
- Горы металла, 1U монтаж, устойчив к сценическим нагрузкам
