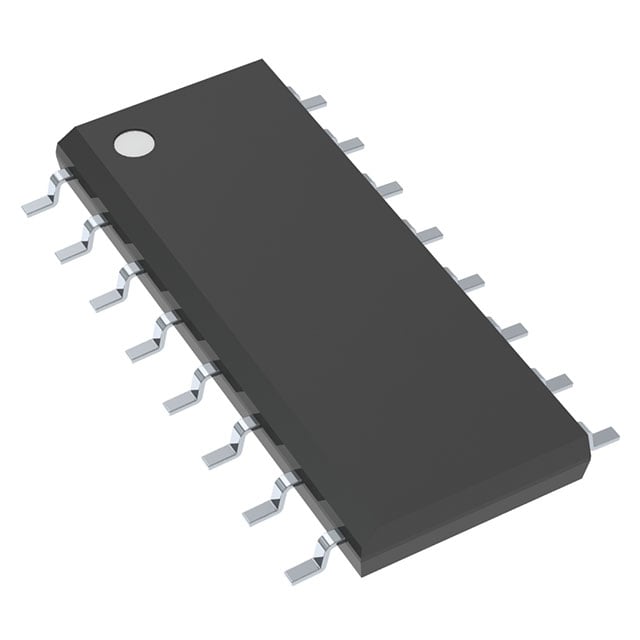

Мультиплексор Texas Instruments SN74HC151DR — микросхема цифровой логики серии SN74HC151, выполняющая функцию селектора данных: восемь входов D0–D7 сводятся в один выходной сигнал по адресу, заданному тремя входами выбора A, B и C. На прямом выходе Y формируется выбранный сигнал, на выходе W — его инверсия, вход G служит стробом разрешения работы микросхемы. Обозначение SN74HC151DR соответствует исполнению в корпусе SOIC-16 для поверхностного монтажа.
Микросхема относится к логическому семейству HC — быстродействующей КМОП-логике с уровнями сигналов, совместимыми с ТТЛ. Питание подаётся в диапазоне от 2 до 6 В, предельно допустимое напряжение — от -0,5 до 7 В, превышение выводит микросхему из строя необратимо. Типовая задержка распространения сигнала — 13 нс, эта величина ограничивает максимальную частоту переключения адресных и информационных входов при работе в тракте передачи данных.
По входам и выходам заданы защитные и нагрузочные параметры. Защёлкивающий ток ограничен ±20 мА как на входе, так и на выходе, ток утечки по входу не превышает 1 мкА, ток потребления в статическом режиме — до 80 мкА. Выход способен отдавать ±6 мА при напряжении питания 5 В и удерживать до 10 нагрузок логики LSTTL; продолжительный выходной ток ограничен ±35 мА, а суммарный ток через выводы питания — ±70 мА. Тепловое сопротивление корпус-среда — 73 °C/Вт.
Рабочий диапазон температур — от -40 до +85 °C, хранение допускается от -65 до +150 °C, что позволяет применять микросхему в неотапливаемых шкафах управления и на объектах с нестабильным температурным режимом. Корпус SOIC-16 на 16 выводов с шагом под поверхностный монтаж рассчитан на автоматизированную установку на плату без предварительной формовки выводов.
Основные характеристики
- Функция: селектор-мультиплексор данных 8 в 1
- Корпус: SOIC-16, 16 выводов, монтаж SMD
- Логическое семейство: HC
- Напряжение питания: 2–6 В, предельно допустимое -0,5…7 В
- Рабочая температура: -40…+85 °C
- Температура хранения: -65…+150 °C
- Задержка распространения сигнала (тип.): 13 нс
- Ток потребления Icc (макс.): 80 мкА
- Входной ток утечки (макс.): 1 мкА
- Выходной ток (продолж.): ±35 мА
- Ток через выводы питания (продолж.): ±70 мА
- Ток нагрузки выхода при 5 В: ±6 мА
- Защёлкивающий ток входа/выхода: ±20 мА
- Тепловое сопротивление корпус-среда: 73 °C/Вт
- Нагрузочная способность выхода: до 10 нагрузок LSTTL
- Выводы микросхемы: входы данных D0–D7, адресные входы A, B, C, строб G, выходы Y и W
Где применяется
- Промышленная автоматика: коммутация сигналов датчиков и управляющих линий в программируемых контроллерах
- Измерительное оборудование: поочерёдный выбор одного из восьми источников сигнала для последующей обработки одним трактом
- Встраиваемые системы: сокращение числа линий при вводе данных от нескольких источников на один канал микроконтроллера
- Ремонт и модернизация плат: замена мультиплексоров серии HC при обслуживании существующей цифровой аппаратуры
