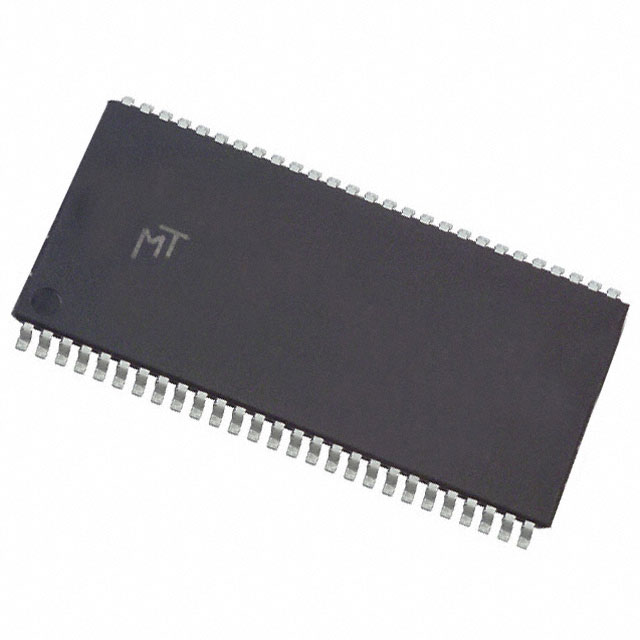

Модуль памяти Micron MT48LC4M16A2P-6A — микросхема динамической памяти SDRAM объёмом 64 Мбит, выпускаемая в корпусе TSOP-II на 54 вывода. Микросхема организована как 4M x16 с разбивкой на 4 банка и рассчитана на питание 3,3 В. Такое исполнение применяется как оперативная память в встраиваемых контроллерах, промышленной автоматике и другом оборудовании, где требуется компактный корпус для монтажа на плату методом поверхностного монтажа.
Адресация внутри микросхемы разделена на три уровня. Строки адресуются 12 линиями (4K строк), столбцы — 8 линиями (256 столбцов), а выбор одного из четырёх банков идёт по двум линиям BA. Совокупность этих трёх уровней и даёт итоговую ёмкость 4M x16 x4 банка, то есть 64 Мбит. Обмен данными с контроллером памяти идёт через интерфейс LVTTL, стандартный для SDRAM этого класса и совместимый с большинством микроконтроллеров и системных контроллеров памяти конца 1990-х — начала 2000-х годов.
По быстродействию микросхема рассчитана на тактовую частоту до 167 МГц при цикле обращения 6 нс. Задержка CAS-latency составляет 3 такта, задержка RAS-to-CAS (tRCD) и задержка предзаряда строки (tRP) — по 18 нс каждая, время восстановления после записи (write recovery) — 2 такта. Микросхема поддерживает пакетный обмен данными длиной 1, 2, 4, 8 слов или на всю страницу, что позволяет контроллеру памяти выбирать режим доступа в зависимости от характера обращений — последовательного чтения больших блоков или произвольного доступа к небольшим фрагментам.
Для сохранения данных между обращениями микросхема требует регенерации: предусмотрено 4096 циклов регенерации за 64 мс, а также два режима самостоятельной регенерации (self refresh) — стандартный и с пониженным энергопотреблением. Второй режим позволяет снизить ток потребления в паузах между обращениями, что важно для устройств с ограниченным теплоотводом или батарейным питанием отдельных узлов. Диапазон рабочих температур — от 0 до +70 °C, что соответствует применению внутри корпуса промышленного или сетевого оборудования без принудительного охлаждения самой микросхемы.
Основные характеристики
- Производитель: Micron
- Обозначение: MT48LC4M16A2P-6A
- Плотность памяти: 64 Мбит
- Конфигурация: 4M x16, 4 банка
- Напряжение питания: 3,3 В
- Корпус: TSOP-II, 54 вывода (400 mil)
- Тип монтажа: поверхностный (SMD)
- Интерфейс: LVTTL
- Тактовая частота: 167 МГц
- Время цикла: 6 нс
- CAS latency: 3 такта
- tRCD: 18 нс
- tRP: 18 нс
- Время восстановления после записи: 2 такта
- Длина пакета (burst length): 1, 2, 4, 8 или вся страница
- Адресация строк: 4K (12 линий)
- Адресация столбцов: 256 (8 линий)
- Адресация банков: 4 (2 линии BA)
- Регенерация: 4096 циклов за 64 мс
- Режимы самостоятельной регенерации: стандартный и с пониженным энергопотреблением
- Рабочая температура: от 0 до +70 °C
Где применяется
- Промышленная автоматика: буферная память в контроллерах и модулях сбора данных, где важен компактный корпус и работа при повышенной температуре внутри шкафа
- Встраиваемые системы: оперативная память для одноплатных компьютеров и специализированных вычислительных модулей на базе микроконтроллеров с интерфейсом LVTTL
- Сетевое и коммуникационное оборудование: рабочая память для процессорных модулей и коммутационных плат, где требуется предсказуемое время доступа при частоте до 167 МГц
- Ремонт и восстановление плат: замена вышедших из строя микросхем SDRAM на платах с аналогичной распиновкой и организацией памяти
