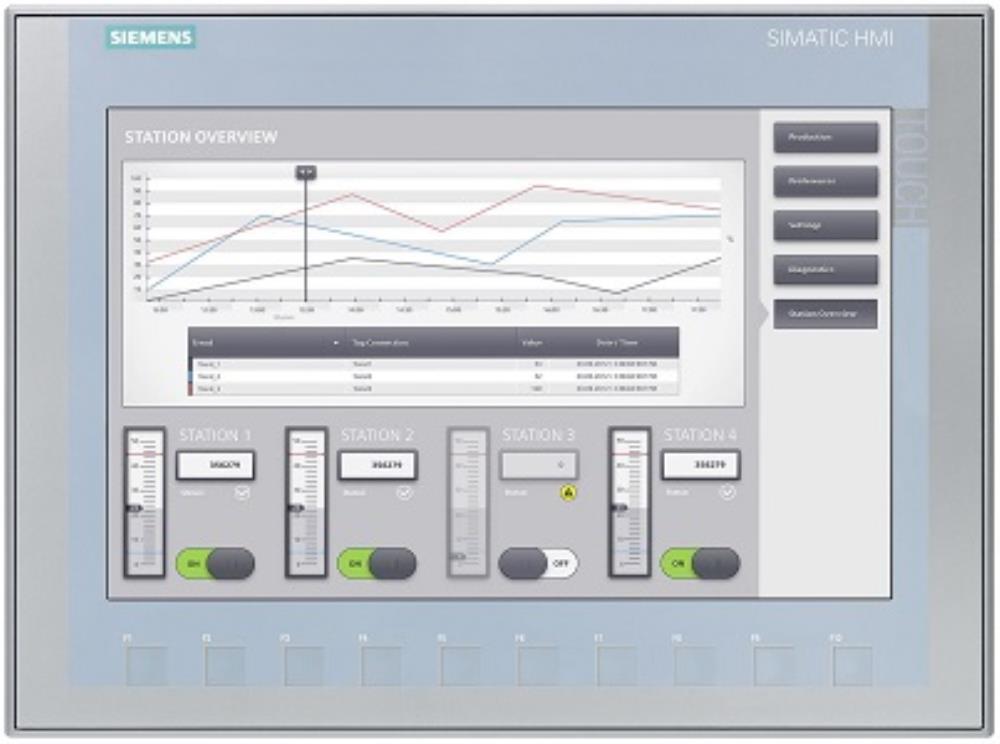

Монитор Siemens 6AV2123-2MB03-0AX0 — панель оператора линейки SIMATIC HMI Basic с сенсорным экраном и физическими функциональными клавишами. Устройство устанавливается на шкаф управления или машину и служит интерфейсом между оператором и контроллером: выводит мнемосхемы, значения технологических параметров, системные сообщения и принимает команды управления. Экран выполнен по TFT-технологии с диагональю 12 дюймов, ввод — аналогово-резистивный сенсорный слой в сочетании с десятью функциональными клавишами, что позволяет управлять процессом как касанием, так и физическими кнопками без риска случайного срабатывания.
Разрешение экрана составляет 1280 × 800 точек, что достаточно для отображения нескольких объектов на одном изображении и детализированных мнемосхем. Буквенно-цифровой и цифровой ввод данных реализован через экранную клавиатуру — отдельной аппаратной клавиатуры панель не требует. Подключение к контроллеру и сети выполняется через два порта Industrial Ethernet, каждый со своим светодиодом состояния, что упрощает диагностику обрыва связи без подключения ноутбука.
Панель поддерживает протокол MODBUS TCP/IP для работы с контроллерами Modicon, а также интегрируется с оборудованием Siemens: доступ к буферу системных сообщений SIMATIC S7-1200 и S7-1500, совместимость с проектами SINUMERIK (без доступа к данным NCK) и с SIMOTION. Конфигурирование и загрузка проекта выполняются во встроенной среде WinCC Basic (TIA Portal), которая идёт в комплекте со STEP 7 Basic и STEP 7 Professional — отдельного пакета визуализации покупать не нужно. Функция Sm@rtServer WinCC доступна начиная с версии TIA Portal V14.
Внутренняя память панели рассчитана на проекты среднего масштаба: до 800 переменных на устройство, до 250 проектируемых изображений и до 100 объектов на одном изображении. Для работы с рецептурами выделено 256 килобайт памяти — этого хватает на 50 рецептур с возможностью хранить до 100 наборов данных на каждую. Учёт пользователей поддерживает до 50 учётных записей, объединённых в 50 групп с 32 уровнями полномочий, что позволяет разграничивать доступ операторов, наладчиков и инженеров на одной панели.
Архивирование данных ограничено двумя архивами на устройство — для сообщений и для значений технологических параметров, каждый вместимостью до 10 000 записей; при пропадании питания буфер сохраняет данные около шести недель. Ресурс фоновой подсветки экрана нормирован в 20 000 часов при температуре 25 °C. Диапазон рабочих температур зависит от способа монтажа: при вертикальной настенной установке — от 0 до 50 °C, при максимальном угле наклона панели — от 0 до 40 °C; для хранения и транспортировки допустимый диапазон шире — от −20 до 60 °C.
Основные характеристики
- Тип управления: сенсорный экран (аналогово-резистивный) и 10 функциональных клавиш
- Разрешение экрана: 1280 × 800 точек
- Интерфейс сети: 2 порта Industrial Ethernet со светодиодной индикацией состояния
- Поддерживаемые протоколы: MODBUS TCP/IP (Modicon), встроенная среда WinCC Basic для STEP 7 Basic/Professional (TIA Portal)
- Диагностика: буфер системных сообщений SIMATIC S7-1200 и S7-1500
- Память рецептур: 256 kbyte, до 50 рецептур, до 100 наборов данных на рецептуру
- Переменные проекта: до 800 на устройство, до 100 на одно изображение, до 250 проектируемых изображений
- Пользователи и права доступа: до 50 пользователей, 50 групп, 32 полномочия
- Архивирование: 2 архива на устройство, до 10 000 записей в архиве, хранение данных в буфере около 6 недель
- Ресурс подсветки: 20 000 часов при 25 °C
- Рабочая температура: 0…50 °C при вертикальном монтаже, 0…40 °C при максимальном угле наклона
- Температура хранения и транспортировки: −20…60 °C
Где применяется
- Панели управления оборудованием: локальный пульт оператора на шкафах управления станками и производственными линиями
- Системы на базе SIMATIC S7: визуализация процесса и диагностика при работе с контроллерами S7-1200 и S7-1500
- Оборудование сторонних производителей: интеграция с контроллерами Modicon через MODBUS TCP/IP, когда основная ПЛК не от Siemens
- Замена и модернизация: установка вместо выработавших ресурс панелей той же серии на действующих линиях
