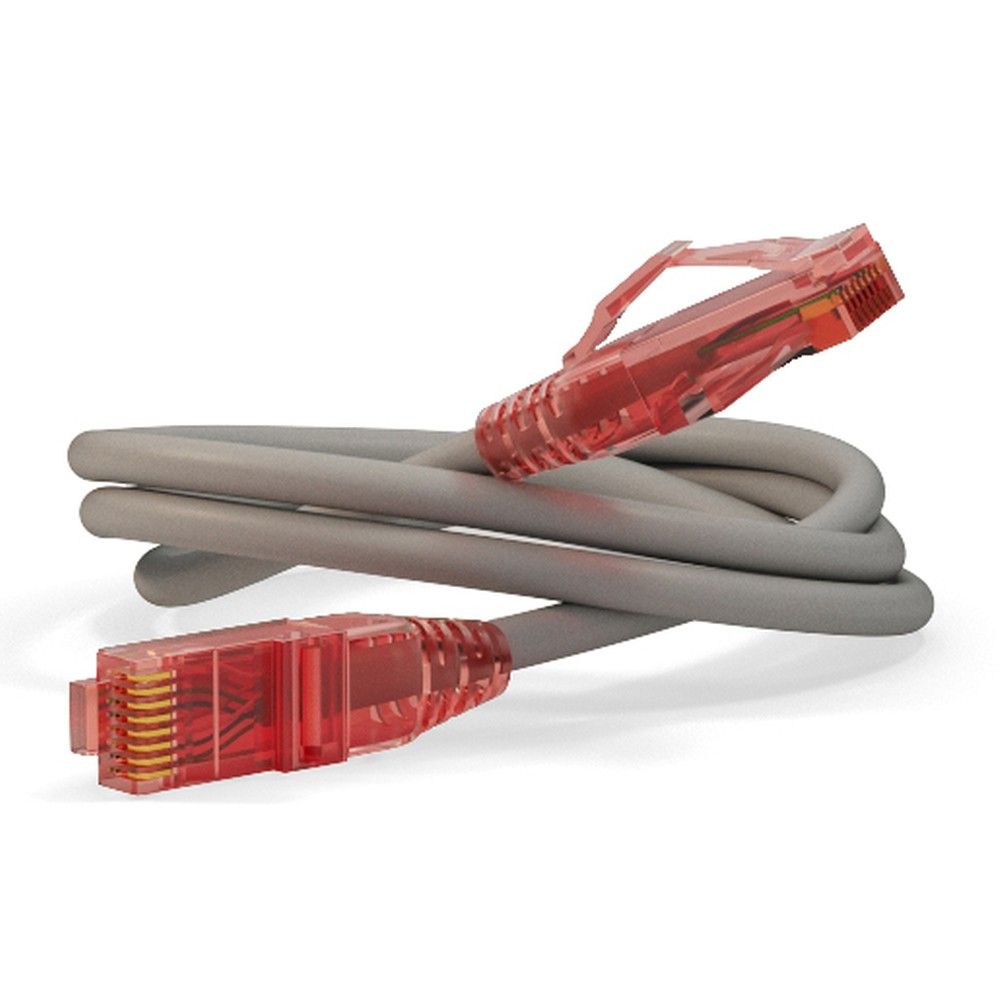

Патч-корд лоя патч-панели Hyperline PC-LPM-UTP-RJ45-RJ45-C5e-2M-LSZH-GY — коммутационный кабель категории 5e с разъёмами RJ45 на обоих концах, длиной 2 метра, в оболочке из низкодымного безгалогенного компаунда LSZH. Кабель предназначен для соединения патч-панели с коммутатором или для подключения оконечных устройств в структурированной кабельной системе.
Конструкция кабеля — неэкранированная витая пара U/UTP из четырёх пар многопроволочных проводников калибра 24 AWG. Каждый проводник состоит из 7 жил диаметром 0,203 мм, номинальный диаметр проводника — 0,61 мм, диаметр в изоляции — 0,9 мм, а внешний диаметр всего кабеля — 5,5 мм с допустимым отклонением 0,2 мм. Пары маркированы цветом по схеме синий-белый/синий, оранжевый-белый/оранжевый, зелёный-белый/зелёный, коричневый-белый/коричневый, разводка на разъёмах выполнена по схеме T568B. Внешняя оболочка и сам кабель — серого цвета.
Разъёмы патч-корда собраны в корпусе из поликарбоната (PC, UL 94 V-0) с литыми колпачками из ПВХ, контактные ножи выполнены из фосфористой бронзы с напылением золота толщиной 1,27 мкм поверх никелировки 2,54 мкм. Разъём рассчитан на не менее 750 циклов коммутации. Электрические параметры кабеля: максимальный рабочий ток 1,5 А, контактное сопротивление не более 20 мОм, сопротивление изоляции не менее 500 МОм, электрическая прочность 1000 В в течение 1 минуты. Усилие на разрыв соединения кабель-разъём — 89 Н.
Кабель соответствует стандарту ANSI/TIA/EIA-568-C.2 и на 100% протестирован по методике Fluke Component Test. Оболочка LSZH и материалы кабеля соответствуют требованиям пожаробезопасности IEC 60332-3, IEC 60754 и IEC 61034. Рабочий диапазон температур — от −40 °C до +70 °C, допустимая относительная влажность — до 93%.
Основные характеристики
- Категория: 5e (Fluke Component Tested)
- Конструкция кабеля: U/UTP, 4 пары
- Длина: 2 м
- Разъёмы: RJ45 – RJ45
- Схема разводки: T568B
- Калибр проводника: 24 AWG, 7 х 0,203 мм
- Внешний диаметр кабеля: 5,5 мм
- Внешняя оболочка: LSZH
- Цвет кабеля: серый
- Материал корпуса разъёма: поликарбонат (UL 94 V-0)
- Покрытие контактов: золото 1,27 мкм поверх никеля 2,54 мкм
- Количество циклов коммутации: не менее 750
- Максимальный ток: 1,5 А
- Контактное сопротивление: не более 20 мОм
- Сопротивление изоляции: не менее 500 МОм
- Электрическая прочность: 1000 В/1 мин
- Усилие на разрыв: 89 Н
- Пожаробезопасность: IEC 60332-3, IEC 60754, IEC 61034
- Соответствие стандарту: ANSI/TIA/EIA-568-C.2
- Рабочая температура: −40…+70 °C
- Относительная влажность: до 93%
Где применяется
- Коммутация в стойке: соединение портов патч-панели с портами коммутатора внутри серверного шкафа
- Подключение оконечных устройств: патч-корд для рабочих мест, IP-телефонов и точек доступа в офисных сетях
- Объекты с требованиями пожарной безопасности: оболочка LSZH снижает выделение дыма и галогенов при горении, что важно для серверных и общественных зданий
- Структурированные кабельные системы: применение в СКС, построенных по стандарту ANSI/TIA/EIA-568-C.2
