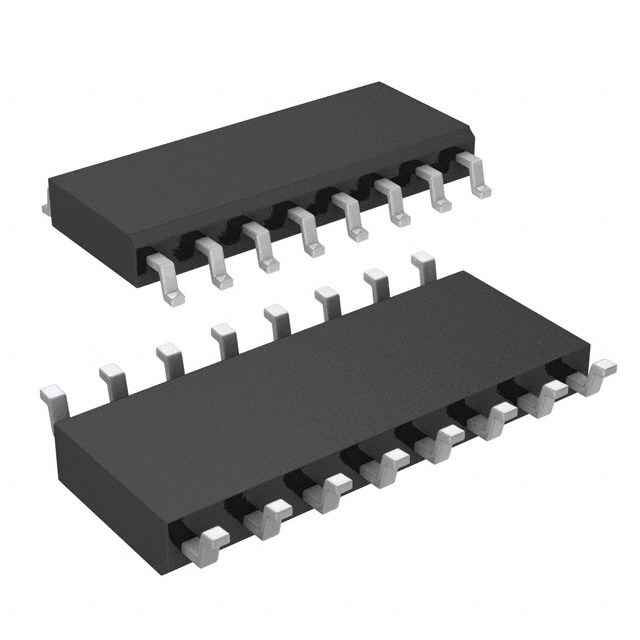

Maxim Микросхема MAX3232ESE — трансивер интерфейса RS-232 с двумя драйверами и двумя приёмниками в одном корпусе. Микросхема преобразует уровни логических сигналов КМОП/ТТЛ в уровни RS-232 и обратно, что позволяет подключать микроконтроллеры и цифровую логику к последовательным портам оборудования с интерфейсом RS-232. Корпус — SOIC-16 для поверхностного монтажа (SMD).
Микросхема питается от одного источника напряжением от 3,0 до 5,5 В, что делает её пригодной для схем с низковольтной логикой. Встроенный преобразователь напряжения формирует уровни RS-232 с помощью четырёх внешних конденсаторов ёмкостью 0,1 мкФ каждый, без отдельного источника ±12 В, который требовался более ранним микросхемам интерфейса RS-232.
Выходное напряжение передатчика при размахе сигнала составляет не менее ±5,0 В (типовое значение ±5,4 В), выходное сопротивление передатчика — от 300 Ом до 10 МОм, ток короткого замыкания выхода — от ±35 до ±60 мА, ток утечки выхода в выключенном состоянии — не более ±25 мкА. Максимальная скорость передачи данных — 120 кбит/с.
Приёмники имеют входное сопротивление от 3 до 7 кОм (типовое значение 5 кОм) и гистерезис входного порога 0,3 В. Порог переключения по высокому уровню лежит в диапазоне от 1,5 до 2,4 В, по низкому — от 0,6 до 1,5 В, допустимый диапазон входного напряжения приёмника — от -25 до +25 В. В режиме отключения ток потребления снижается до типового значения 1,0 мкА, не более 10 мкА.
Типовой ток потребления в рабочем режиме — 0,3 мА, максимальный — 1,0 мА. Микросхема сохраняет работоспособность при температуре от -40 до +85 °C, диапазон температур хранения — от -65 до +150 °C.
Основные характеристики
- Тип: трансивер RS-232
- Число драйверов: 2
- Число приёмников: 2
- Корпус: SOIC-16
- Монтаж: SMD
- Напряжение питания: 3,0–5,5 В
- Внешние конденсаторы: 4 x 0,1 мкФ
- Макс. скорость передачи данных: 120 кбит/с
- Размах выходного напряжения передатчика: ±5,0 В, тип. ±5,4 В
- Выходное сопротивление передатчика: 300 Ом – 10 МОм
- Ток короткого замыкания выхода: ±35...±60 мА
- Ток утечки выхода: не более ±25 мкА
- Входное сопротивление приёмника: 3–7 кОм
- Гистерезис входа приёмника: 0,3 В
- Диапазон входного напряжения приёмника: -25...+25 В
- Ток потребления в выключенном режиме: тип. 1,0 мкА, макс. 10 мкА
- Ток потребления в рабочем режиме: тип. 0,3 мА, макс. 1,0 мА
- Диапазон рабочих температур: -40...+85 °C
- Диапазон температур хранения: -65...+150 °C
Где применяется
- Встраиваемые системы: согласование уровней между микроконтроллером и портом RS-232 периферийного устройства
- Сетевое и серверное оборудование: организация консольных портов управления с интерфейсом RS-232
- Промышленная автоматика: подключение датчиков и контроллеров с последовательным интерфейсом при низковольтном питании
- Измерительные приборы: связь измерительной аппаратуры с ПК через последовательный порт
