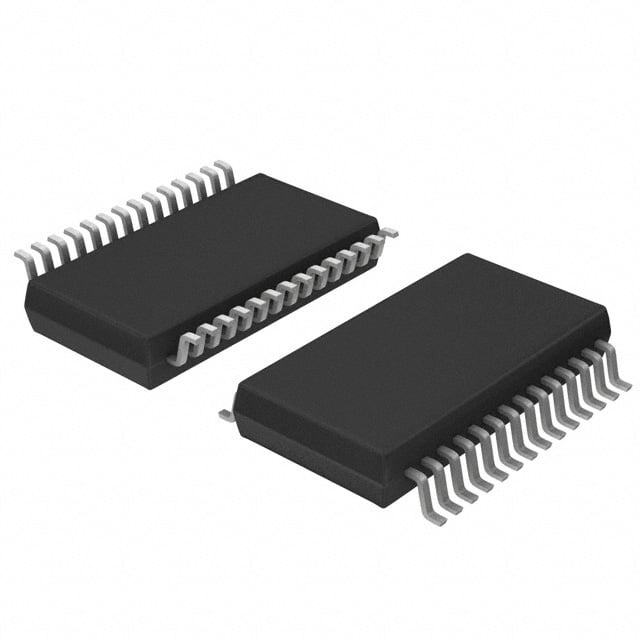

Оптический трансивер MaxLinear SP213EEA-L — это микросхема-приёмопередатчик интерфейса RS232, выпускаемая в корпусе SSOP-28. Устройство преобразует логические уровни сигналов в уровни, соответствующие стандарту RS232, и обратно, обеспечивая последовательный обмен данными между контроллером и внешним оборудованием.
В составе микросхемы четыре драйвера и пять приёмников, что позволяет использовать её для организации нескольких независимых каналов RS232 на одной плате без установки отдельных микросхем на каждый канал. Максимальная скорость передачи данных — 120 кбит/с, чего достаточно для типовых задач промышленной автоматики, периферийных портов и диагностических интерфейсов оборудования.
Микросхема питается от одного источника напряжением 5,0 В (диапазон от 4,5 до 5,5 В) и потребляет не более 6 мА тока при отсутствии нагрузки. Для формирования уровней RS232 используется схема накачки заряда с четырьмя внешними конденсаторами по 0,1 мкФ, что не требует дополнительного источника питания повышенного или отрицательного напряжения.
Устройство обладает повышенной устойчивостью к электростатическим разрядам: до ±15 кВ по модели HBM и по воздушному разряду IEC, до ±8 кВ по контактному разряду IEC. Это делает микросхему пригодной для использования на портах, физически доступных при эксплуатации оборудования. Рабочий диапазон температур — от -40 до +85 °C, температура хранения — от -65 до +125 °C.
Основные характеристики
- Корпус: SSOP-28
- Количество драйверов: 4
- Количество приёмников: 5
- Максимальная скорость передачи данных: 120 кбит/с
- Номинальное напряжение питания: 5,0 В (диапазон 4,5-5,5 В)
- Максимальный ток питания: 6 мА
- Диапазон входного напряжения RS232: от -15 В до +15 В
- Устойчивость к ESD (HBM): ±15 кВ
- Устойчивость к ESD (IEC, воздушный разряд): ±15 кВ
- Устойчивость к ESD (IEC, контактный разряд): ±8 кВ
- Рабочий диапазон температур: от -40 до +85 °C
- Диапазон температур хранения: от -65 до +125 °C
- Максимальная рассеиваемая мощность: 900 мВт
Где применяется
- Промышленная автоматика: организация последовательных портов RS232 для связи контроллеров с датчиками и исполнительными устройствами
- Сетевое и серверное оборудование: консольные и диагностические порты RS232 на платах управления
- Измерительная и лабораторная техника: интерфейсы обмена данными с внешними приборами
- Ремонт и производство электроники: замена вышедших из строя микросхем приёмопередатчиков RS232 на платах
