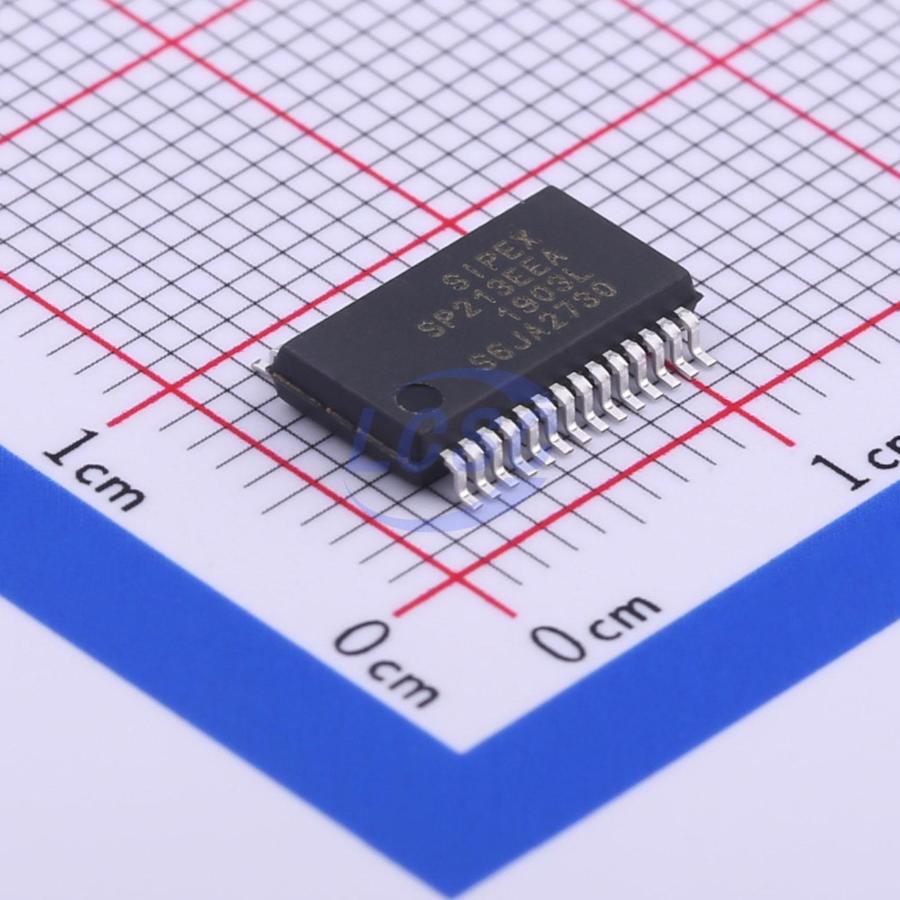

Оптический трансивер MaxLinear SP213EEA-L — микросхема-приёмопередатчик для последовательного интерфейса RS232 в корпусе SSOP-28. Она согласует логические уровни сигналов контроллера с уровнями RS232, необходимыми для связи с внешними устройствами по стандартному последовательному порту.
На кристалле размещены четыре драйвера и пять приёмников, поэтому одна микросхема закрывает несколько линий RS232 сразу — это удобно там, где на плате нужно несколько последовательных портов, а место под компоненты ограничено. Скорость обмена данными — до 120 кбит/с, что соответствует типовым задачам последовательной связи в промышленном и лабораторном оборудовании.
Питание микросхемы однополярное, номиналом 5,0 В в диапазоне 4,5-5,5 В, ток потребления без нагрузки не превышает 6 мА. Формирование положительного и отрицательного уровней RS232 обеспечивается встроенной схемой накачки заряда, для работы которой достаточно четырёх внешних конденсаторов по 0,1 мкФ — отдельный источник повышенного напряжения не требуется.
Микросхема выдерживает электростатические разряды до ±15 кВ по модели HBM и по воздушному разряду IEC, до ±8 кВ по контактному разряду IEC, что важно для портов, доступных пользователю снаружи корпуса оборудования. Рабочий диапазон температур — от -40 до +85 °C, диапазон хранения — от -65 до +125 °C, что позволяет использовать компонент в оборудовании, работающем вне отапливаемых помещений.
Основные характеристики
- Корпус: SSOP-28
- Количество драйверов: 4
- Количество приёмников: 5
- Максимальная скорость передачи данных: 120 кбит/с
- Номинальное напряжение питания: 5,0 В (диапазон 4,5-5,5 В)
- Максимальный ток питания: 6 мА
- Диапазон входного напряжения RS232: от -15 В до +15 В
- Устойчивость к ESD (HBM): ±15 кВ
- Устойчивость к ESD (IEC, воздушный разряд): ±15 кВ
- Устойчивость к ESD (IEC, контактный разряд): ±8 кВ
- Рабочий диапазон температур: от -40 до +85 °C
- Диапазон температур хранения: от -65 до +125 °C
- Максимальная рассеиваемая мощность: 900 мВт
Где применяется
- Промышленная автоматика: последовательные каналы связи контроллеров с периферией по RS232
- Сетевое и серверное оборудование: консольные порты управления и диагностики на платах
- Измерительные приборы: обмен данными с внешними системами сбора информации
- Обслуживание электроники: замена приёмопередатчиков RS232 при ремонте плат
