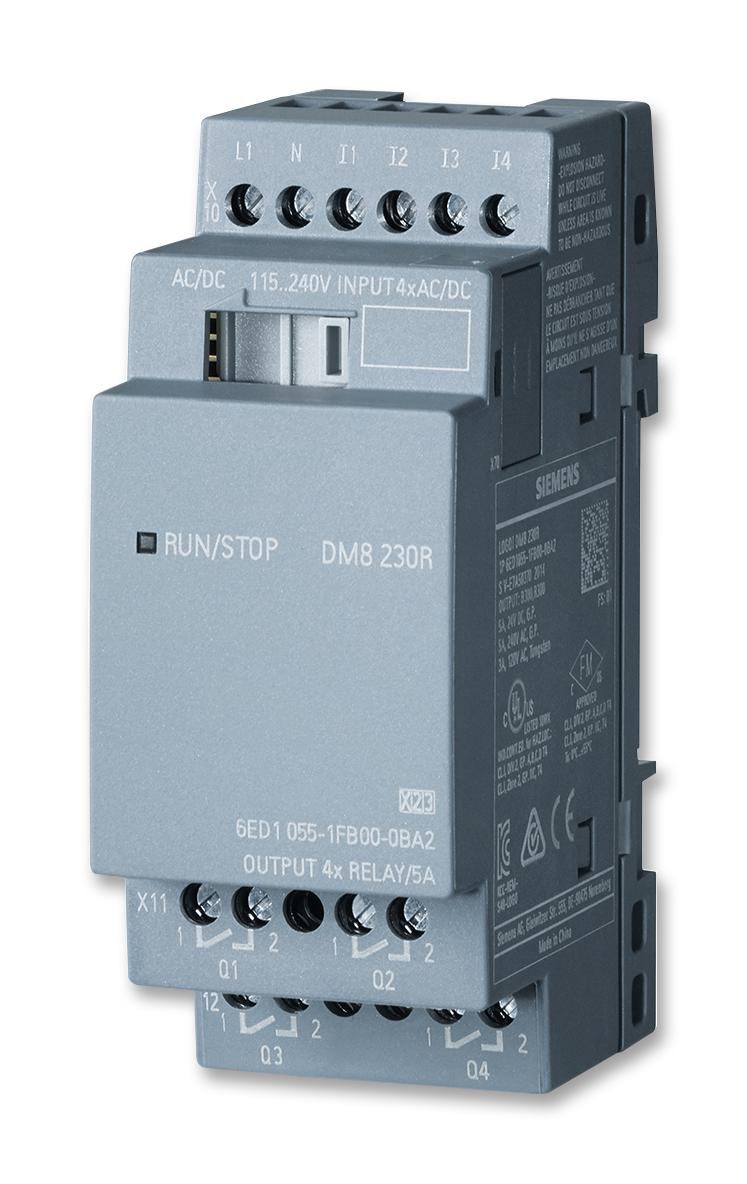

Плата Siemens 6ED1055-1FB00-0BA2 — модуль автоматизации с четырьмя дискретными входами и четырьмя релейными выходами. Он крепится на монтажную шину 35 мм и занимает ширину двух модулей: габариты 35,5 мм в ширину, 90 мм в высоту и 58 мм в глубину. Степень защиты — IP20, поэтому установка предполагается внутри шкафа или щита.
Питание модуля — от сети 100–253 В с частотой 47–63 Гц. Входы работают как на переменном, так и на постоянном токе. Сигнал «0» распознаётся при напряжении ниже 40 В переменного тока или ниже 30 В постоянного, сигнал «1» — при напряжении выше 79 В в обоих случаях. Типовой ток входа при сигнале «1» — 0,13 мА. Время переключения входа с «0» на «1» — до 40 мс, с «1» на «0» — до 75 мс. Эти значения важны для быстрых сигналов: частые импульсы такой вход может не отработать.
Четыре релейных выхода рассчитаны на номинальный ток 5 А, минимальный ток нагрузки — 100 мА. При омической нагрузке допустим ток до 5 А, при индуктивной — до 3 А. Лампы: до 1 000 Вт, а при 115 В переменного тока — 500 Вт. Частота переключения ограничена: 2 Гц при омической нагрузке, 0,5 Гц при индуктивной, механическая — 10 Гц. Релейный выход, таким образом, не подходит для частой коммутации.
Рабочая температура — от -20 до 55 °C, без конденсации влаги. В данных производителя приведён и потенциал парникового эффекта: общий 145 кг экв. CO2, из них 7,49 кг приходится на производство и 138 кг на эксплуатацию. Последнее изменение данных датировано 02.07.2025.
Основные характеристики
4 входа и 4 релейных выхода, питание 100–253 В, ток выхода 5 А, монтаж на шину 35 мм, IP20.
Где применяется
- Шкафы управления: монтаж на шину рядом с другими модулями автоматики.
- Коммутация нагрузок: включение ламп и индуктивных нагрузок через релейные выходы в пределах указанных токов.
- Приём дискретных сигналов: подключение сигналов 100–253 В по четырём входам.
- Замена в действующих системах: подбор по артикулу при ремонте существующей автоматики.
