Модуль Siemens 3RT1056-6AP36

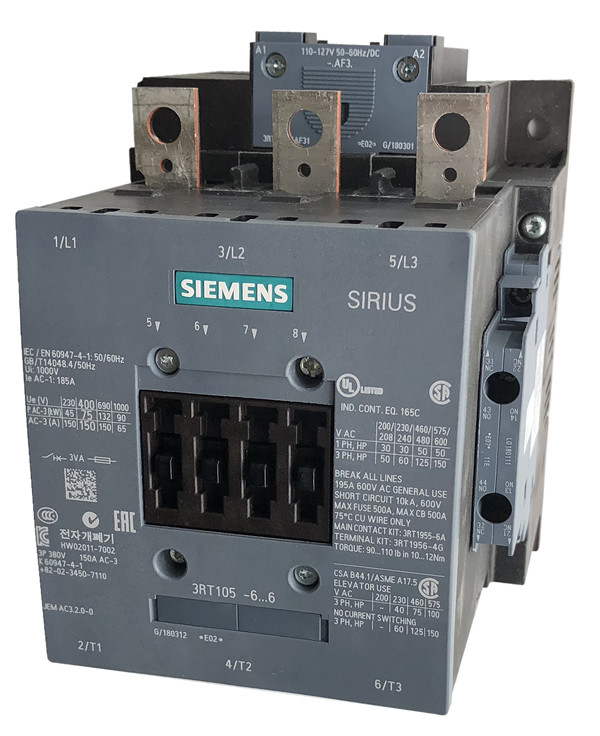

Siemens 3RT1056-6AP36-0UA0 — силовой контактор серии SIRIUS для коммутации асинхронных электродвигателей и других силовых нагрузок в трёхфазных цепях. Контактор относится к тяжёлым типоразмерам линейки 3RT10 и рассчитан на коммутацию токов вплоть до сотен ампер, что делает его пригодным для пуска и остановки мощных электроприводов насосов, вентиляторов, компрессоров и конвейеров. Исполнение 3RT1056-6AP36 определяет типоразмер главных контактов, тип катушки управления и набор вспомогательных цепей, через которые контактор встраивается в схему управления.

По главной цепи контактор нормирован сразу для нескольких классов напряжения. При напряжении до 1000 В расчётный ток составляет 100 А как при температуре окружающей среды 40 °C, так и при 60 °C, а при 690 В допустимый ток по нагреву — 215 А при 40 °C и 185 А при 60 °C. Для режима AC-3 (пуск и остановка асинхронных двигателей) контактор рассчитан на мощность 55 кВт при 230 В, 90 кВт при 400 В и при 1000 В, 132 кВт при 500 В и 160 кВт при 690 В; для сетей с напряжением по стандарту NEMA приводятся мощности от 40 л.с. при 200/208 В до 100 л.с. при 460/480 В и 575/600 В. Отдельно указаны предельные токи при частоте коммутации 20 и 30 включений в час для каждого класса напряжения — от 65 А при напряжении до 1000 В до 157 А при 20 включениях в час на напряжениях 230–690 В.

В цепях постоянного тока контактор допускает ток 160 А при напряжениях 24, 60, 110 и 220 В, но при повышении напряжения до 600 В постоянного тока допустимый ток падает до 0,12 А — коммутация мощных нагрузок постоянного тока такого уровня напряжения этим контактором не предусмотрена. Вспомогательная цепь управления рассчитана на нагрузку 250 ВА при частоте 50 и 60 Гц, выдерживает испытательное напряжение 6 кВ и имеет номинальное напряжение изоляции 500 В при степени загрязнения 3; для главной цепи это значение — 1000 В. Потребление энергии катушкой без тока нагрузки в удержании — 5,2 Вт.

Для монтажа контактора в шкафу управления производитель задаёт минимальные зазоры вокруг корпуса: 10 мм по бокам, 10 мм сверху, 10 мм снизу и 20 мм спереди — расстояние нужно для вентиляции и доступа к клеммам. Клеммы главной и вспомогательной цепи принимают одножильный провод сечением от 0,5 до 1,5 мм² или от 0,75 до 2,5 мм² (максимум 0,75–4 мм²), тот же диапазон действует для многожильного провода и провода с наконечником. Максимальная частота коммутации — 750 включений в час. Для защиты контактора от токов короткого замыкания производитель задаёт координацию с плавкими вставками: при типе координации 1 — предохранитель gG на 355 А (690 В, 100 кА), при типе координации 2 — gG на 315 А, aM на 200 А или BS88 на 315 А, в зависимости от применяемой серии предохранителей.

Основные характеристики

• Обозначение: 3RT1056-6AP36
• Расчётный ток при 1000 В (40/60 °C): 100 А
• Расчётный ток при 690 В (40/60 °C): 215 А / 185 А
• Мощность AC-3 при 400 В: 90 кВт
• Мощность AC-3 при 690 В: 160 кВт
• Ток в цепи постоянного тока (24–220 В): 160 А
• Нагрузка вспомогательной цепи: 250 ВА (50/60 Гц)
• Испытательное напряжение вспомогательной цепи: 6 кВ
• Максимальная частота коммутации: 750 вкл/ч
• Сечение подключаемого провода: 0,5–4 мм²
• Монтажные зазоры (бок/верх/низ/перед): 10/10/10/20 мм
• Потребление катушки без тока нагрузки: 5,2 Вт

Где применяется

• Приводы насосов и компрессоров: пуск и останов асинхронных двигателей в системах водоснабжения и сжатого воздуха.
• Конвейерные линии: коммутация электродвигателей транспортёров на производственных участках.
• Вентиляционные установки: управление мощными вентиляторами приточно-вытяжных систем.
• Щиты и шкафы управления: встраивание в силовые цепи пусковой и распределительной аппаратуры промышленных объектов.
