Оптические трансиверы - что это и как они работают

Оптические трансиверы обеспечивают преобразование электрических сигналов в оптические и обратно, выступая связующим звеном между активным сетевым оборудованием и линией связи. Эти компактные модули стали неотъемлемой частью инфраструктуры дата-центров, телеком-сетей, автоматизированных производств и корпоративных сетей с высокой нагрузкой. Ознакомиться с разнообразием товаров данной категории вы можете в нашем каталоге.

Среди ведущих производителей оптических трансиверов можно выделить такие бренды, как Cisco, Juniper, HPE, Huawei, Arista, Finisar и Netelit. Эти устройства широко используются как в корпоративных, так и в операторских сетях, обеспечивая высокоскоростную передачу данных на различных расстояниях.

• Cisco выпускает линейки трансиверов SFP, SFP+, QSFP+ и QSFP28, которые используются в коммутаторах Catalyst 9300/9500, Nexus 9000
• HPE предлагает модули для Aruba Switch Series 2930F и 8325, а также серверов ProLiant Gen10 и ProLiant Gen11 с поддержкой 10/25/40/100G.
• Huawei выпускает трансиверы для своих коммутаторов CloudEngine серии S и CE, а также маршрутизаторов NetEngine.
• Juniper использует оптику в линейках EX, QFX и MX Series

Чаще всего оптические трансиверы сочетаются со следующими продуктами:

• Серверы (например, HPE ProLiant, Dell PowerEdge, Supermicro)
• Коммутаторы (Cisco Catalyst и Nexus, Juniper QFX, Huawei CloudEngine, Arista 7050X)
• Маршрутизаторы (Cisco ISR/ASR, Huawei NetEngine, MikroTik CCR)
• Системы хранения данных (NetApp, Dell EMC, HPE Nimble)
• Сетевые адаптеры (Mellanox ConnectX, Intel X520/X710)

Что такое оптический трансивер

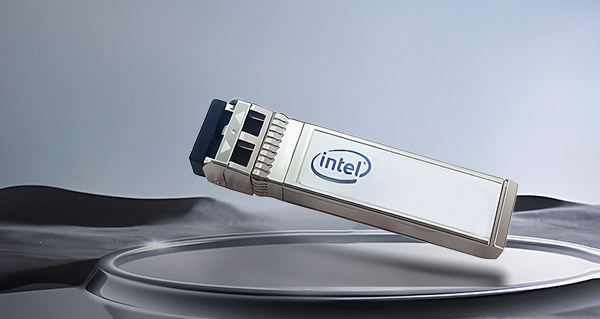

Оптический трансивер — это сменный модуль, который устанавливается в слот коммутатора, маршрутизатора или сервера. Его задача — обеспечить отправку и приём данных по оптоволоконному кабелю. В одном корпусе совмещены два компонента: передатчик (лазер или светодиод) и приёмник (фотодетектор). Один преобразует электрический сигнал в свет, другой — обратно.

Сигнал передаётся по одному или двум волокнам:

• стандартная схема — два отдельных канала (на приём и передачу);



• BiDi (bidirectional) — передача и приём по одному волокну на разных длинах волн.



Принцип работы

На выходе активного оборудования — электрический сигнал. Трансивер преобразует его в световой, направляя по оптоволоконной линии. На другой стороне аналогичный модуль принимает свет, преобразует его обратно в электрический и передаёт дальше — в порт устройства.

Внутри каждого модуля встроены микросхемы управления, синхронизирующие работу передающей и приёмной части. У продвинутых моделей реализована функция цифровой диагностики: можно отслеживать температуру, уровень мощности сигнала, напряжение и другие параметры — это критично в сетях, где важно постоянное качество соединения.

Типы и форм-факторы

Форм-фактор определяет размер и интерфейс подключения трансивера. Самые распространённые:

• SFP — до 1 Гбит/с;



• SFP+ — до 10 Гбит/с;



• QSFP+ — до 40 Гбит/с;



• QSFP28 — до 100 Гбит/с;



• QSFP-DD, CFP, OSFP — для решений 200–400 Гбит/с и выше.



Выбор зависит от задач, плотности портов, совместимости с оборудованием и требований к дальности передачи.

Ключевые параметры выбора трансивера

При подборе модуля нужно учитывать несколько технически важных характеристик.

• Скорость. Модуль должен соответствовать поддерживаемой скорости порта (1G, 10G, 25G, 100G и т.д.).



• Тип волокна. Многомодовое — для коротких линий (до 300–400 м), одномодовое — для дальних соединений (до 160 км и выше).



• Длина волны. Определяет диапазон сигнала. Распространённые значения — 850, 1310 и 1550 нм.



• Тип разъёма. Наиболее часто используется LC, для высокоплотных подключений — MPO.



• Дальность передачи. Указывается в характеристиках модуля (например, SR — Short Range, LR — Long Range, ER — Extended Range).



• Совместимость с оборудованием. Некоторые вендоры блокируют работу сторонних модулей — это стоит уточнить заранее.



Применение в сетях

Оптические трансиверы применяются в самых разных сценариях.

• В операторских магистральных сетях — для соединения удалённых узлов.



• В корпоративных ЦОДах — для агрегации трафика на высоких скоростях.



• В промышленных решениях — при необходимости устойчивости к помехам и длинных линий связи.



• В системах видеонаблюдения — для передачи потока с камер высокого разрешения без задержек.



Это универсальный инструмент: можно быстро заменить модуль, расширить сеть, изменить длину трассы — без переделки всего оборудования.

Чем трансивер отличается от "разъёма"

Это не просто пассивный компонент. Внутри — полноценная электроника: преобразователи, синхронизаторы, оптические элементы, а часто и контроллеры диагностики. Ошибки на этом уровне ведут к сбоям соединения, потере пакетов и падению производительности сети.

В дата-центрах и критичных инфраструктурах надёжность трансиверов влияет напрямую на бизнес-процессы. Именно поэтому их выбирают с особой тщательностью — с учётом не только спецификаций, но и опыта эксплуатации, совместимости и качества сборки.

Заключение

Оптические трансиверы — это функциональный и технологически важный компонент современной сетевой инфраструктуры. Они обеспечивают высокоскоростную и стабильную связь между узлами сети, позволяют гибко масштабировать архитектуру, подключать удалённые объекты и эффективно использовать оптоволоконную среду.

Понимание принципов их работы и грамотный подбор оборудования — один из базовых элементов надёжного и быстрого сетевого решения.
